安裝指南

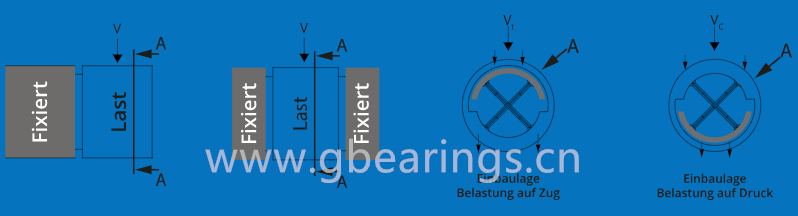

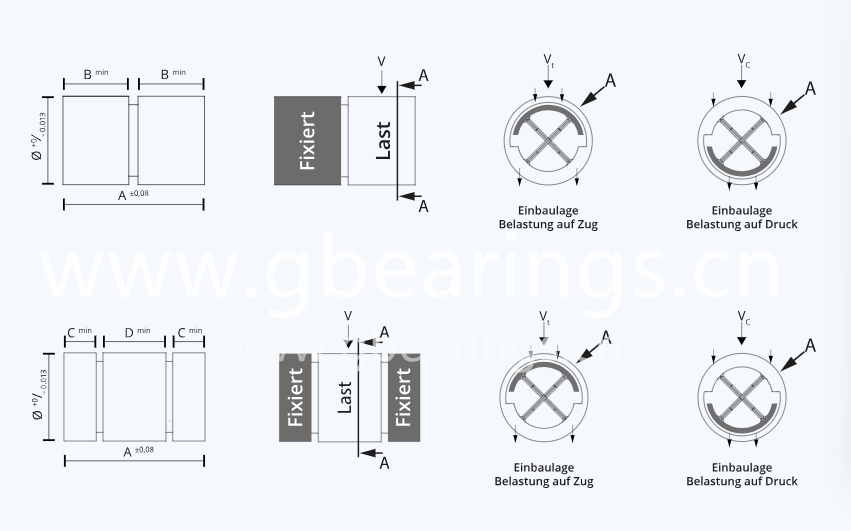

根據十字彈簧接頭的安裝位置(見圖),彈簧承受不同的載荷。在Vc的情況下,載荷通過前套筒或中套筒作用在彈簧上,牢固插入的半殼體在壓力下加載,因?yàn)橄掳鄽んw牢固的支撐在后部或兩個外部軸承部件中. Vt產生拉伸載荷。

下面將展示一些安裝標準版十字彈簧接頭的建設性安裝解決方案。

對于大部分應用，建議根據負載類型Vt 進行安裝，即如果可能，接頭應承受張力。

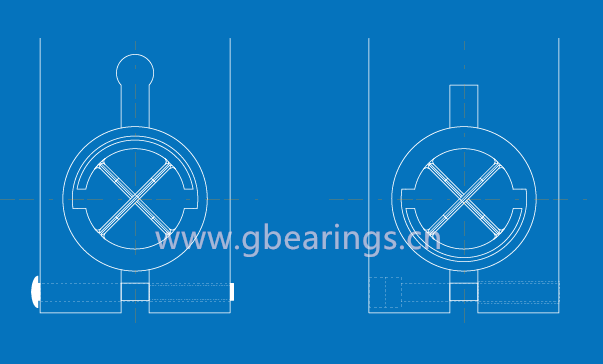

1. 使用夾緊螺釘安裝

孔徑應比十字彈簧接頭的外徑大0.013 - 0.038毫米左右。如果發生振動，建議使用一種常用的螺釘鎖定方法。如果在夾緊螺釘 對面設有帶孔的槽。則可以降低張力，如虛線所示：

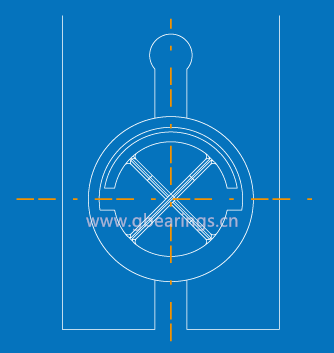

2. 通過預緊力夾緊

這種配置可以選擇用于低扭矩，夾緊力必須足夠高。以避免在孔內扭曲，為了便于將接頭插入孔中，有必須要展開槽。建議謹慎使用，以免超過彈性限制。

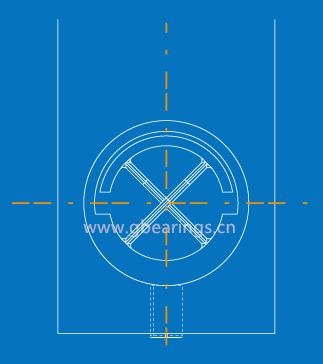

3. 使用螺紋銷安裝

孔徑比十字彈簧接頭的外徑大約 0.013 - 0.038毫米。在這安裝中，固定是用螺紋銷完成的，為避免十字彈簧接頭變形，建議小心擰緊平頂螺紋螺釘。在發生振動時，必須要固定螺釘鏈接。

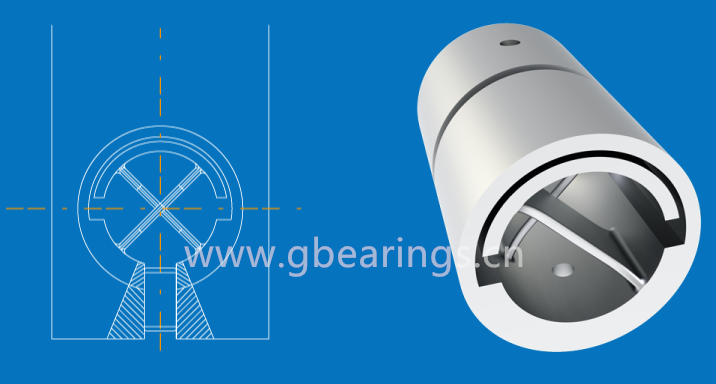

4. 使用徑向布置的定位銷安裝

孔徑比十字彈簧接頭的外徑大約 0.013 - 0.038毫米左右，組裝后鉆孔和摩擦。在加工過程中，在任何情況下都不得觸摸彈簧。

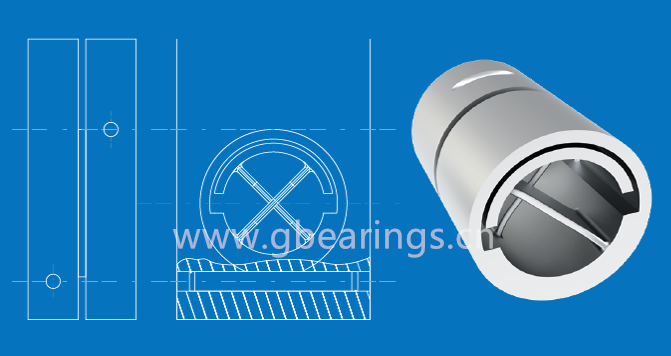

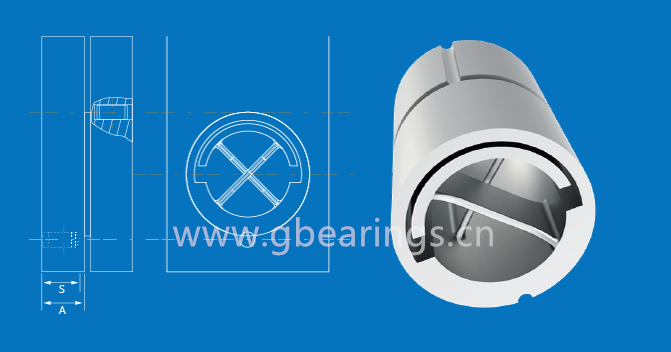

5. 使用定位銷在橫向和軸向安裝

孔徑比十字彈簧接頭的外徑大約 0.013 - 0.038毫米左右，壓入后用導套鉆孔，然后銷釘。孔在厚接頭壁中與45°以下的適當位置彈跳。鉆孔時應避免突破接頭內壁。盲孔深度S不大于長度A的75%。

6. 通過壓配合安裝

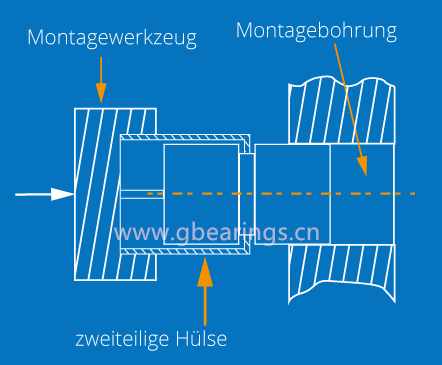

使用壓針或粘合針進行固定。通過將接頭侵入“干冰”中，可以造成收縮而不會損壞。可以加熱相關的軸承部件以擴大孔，但是十字彈簧接頭不應暴露在480℃以上的溫度下，為避免在組裝過程中損壞，需要如圖所示的特殊工具。

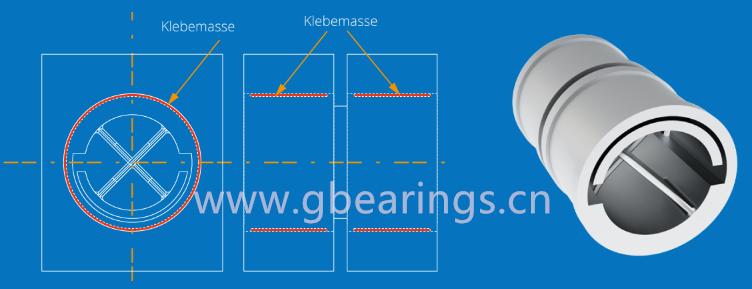

7. 通過固定劑組裝

例如，螺紋鎖固定劑可以用于粘合劑安裝。

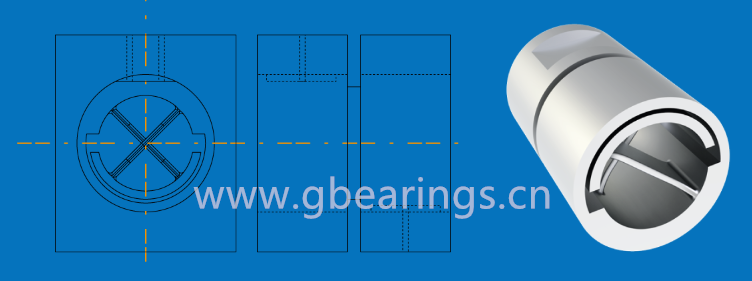

8. 固定平面與固定螺釘組合安裝
